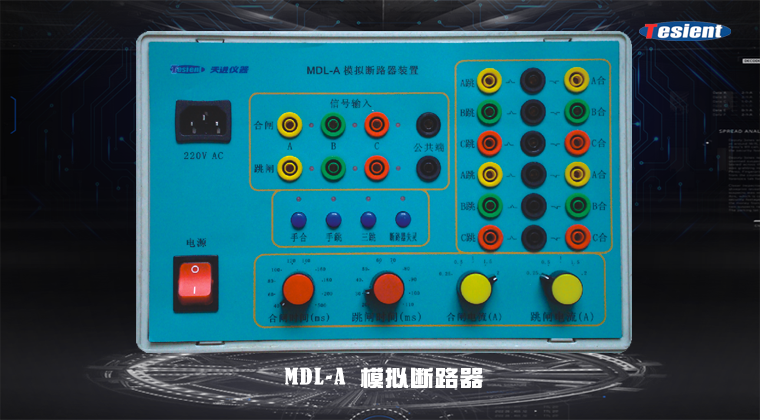

MDL-A模擬斷路器具備功能全、體積小、重量輕等特點?？赡M多種斷路器功能，本產品可廣泛應用于電力、教學、廠礦。

| 產品特點：

   1.體積小,重量輕,便于攜帶

   2.能模擬不同的跳閘時間

   3.能模擬不同的合閘時間

   4.能模擬不同的跳閘電流

   5.能模擬不同的合閘電流

   6.能模擬雙回路斷路器動作

   7.能模擬斷路器失靈

   8.提供了手合,手跳接點

   9.工作電源電壓： AC 220V±10%  50Hz   工作電流小于0.5A

   10.跳、合閘操作電壓：DC 220V或DC 110V

| 技術參數：

1.工作電源電壓： AC 220V 10%  50Hz   工作電流小于0.5A。

2.跳、合閘操作電壓：DC 220V或DC 110V

3.跳閘時間:

跳閘時間選擇： 20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，誤差不超過±5 ms。

4.合閘時間：

合閘時間選擇：40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，誤差不超過±5 ms，（500ms時，誤差不超過±20 ms）。

5.跳閘電流選擇：

0.5A、1.0A、1.5A、2.0A、2.5A  5A。1路跳閘線圈。

6.合閘電流選擇：

0.5A、1.0A、1.5A、2.0A、2.5A 5A 。

當輸入跳合閘電流超過30%整定電流時，可靠動作，小于30%整定電流時可靠不動。

跳、合閘電流由跳、合閘時間控制自動切斷。

當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時，斷路器模擬裝置跳、合閘線圈中沒有電流通過。

7.斷路器失靈:

當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。

8.手合、手跳接點:

手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時,接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。
